DC ギア モーター: 仕組み、キーの種類、プロジェクトに適したものを選択する方法

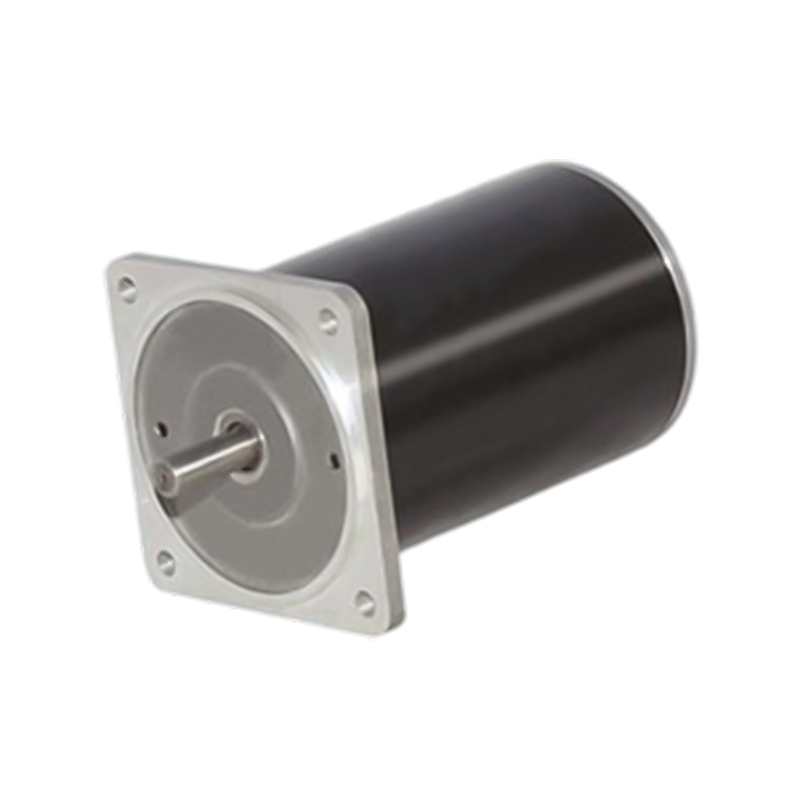

DC ギアモーターとは何か、そしてなぜそれが使用されるのか

DC ギア モーターは、直流電気モーターと統合された機械式ギアボックスを組み合わせた自己完結型の電気機械アセンブリであり、モーター単独で提供できるよりも低い出力シャフト速度でより高いトルクを提供できる単一ユニットを生成します。ギアボックスと DC モーターを統合する基本的な目的は、ギア減速によって回転速度とトルクを交換することです。自然状態で 3,000 ～ 15,000 RPM で回転する直流モーターは高速で、回転力の点では比較的弱いですが、その回転を減速比 50:1 または 100:1 のギアボックスに通した後、出力シャフトは 60 ～ 150 RPM で回転し、同じ比率を乗じたトルクを伝達します。 (効率損失はマイナス)。この速度からトルクへの変換は、DC ギア モーターを幅広い機械用途にわたって不可欠なものにする決定的な特性です。

ギア モーターの DC モーター要素は、バッテリー、安定化 DC 電源、ソーラー パネル システム、整流 AC 電源などの直流電源からの電気エネルギーを、モーターの固定子磁界と回転子巻線または永久磁石の間の電磁相互作用を通じて回転機械エネルギーに変換します。 DC モーターは、速度 (電圧または PWM 信号調整による) と方向 (供給極性反転による) の両方を簡単な電子機器で管理できるため、可変速度とシンプルな方向制御を必要とするアプリケーションに特に適しており、DC ギア モーターはバッテリー駆動の組み込みシステムおよび可変速メカトロニクス アプリケーションにとって自然な選択肢となります。

DC モーターに取り付けられたギアボックス コンポーネントは、単なる減速を超えた複数の機能を果たします。また、機械的な利点もあり、より大型のダイレクトドライブ モーターが必要となる作業を、より小型、軽量、低価格のモーターで実行できるため、システムのコスト、重量、サイズが同時に削減されます。多くのアプリケーションでは、ギアボックスはある程度のバックドライブ抵抗も提供します (特にウォーム ギア構成の場合)。これは、電力が遮断されたときに負荷がギアボックスを介してモーターを簡単にバックドライブできないことを意味します。これは、継続的な電力を消費せずに負荷を保持する必要がある位置決め、持ち上げ、および保持のアプリケーションで価値があります。

DC ギア モーターの仕組み: モーターとギアボックスの連携

DC ギア モーター内でモーターとギアボックスのサブシステムがどのように相互作用するかを理解することは、性能仕様を正しく解釈し、実際のアプリケーションでのシステム動作を予測するために不可欠です。 2 つのサブシステムは共有シャフトを介して機械的に結合されていますが、一緒に考慮する必要がある異なる動作特性を持っています。

DC モーターは、モーター定数 (Kv — 逆起電力定数、ボルトあたりの RPM で表されます) とストール トルク (モーターがゼロ速度で生成できる最大トルク。電気抵抗と電源電圧によって制限されます) に従ってトルクと速度を生成します。これら 2 つの極端の間で、DC モーターはほぼ直線的なトルク-速度曲線に沿って動作します。負荷トルクが増加すると、速度は比例して減少し、電源から引き出される電流は増加します。この関係は、無負荷で動作する DC ギア モーターは理論上の無負荷速度に近い回転をする一方、失速時に重い負荷を駆動するギア モーターは最大電流を引き出し、ゼロ速度で最大トルクを生成することを意味します。このトルクと速度の関係を理解することは、DC ギア モーターのサイズを正しく決定するために重要です。定格動作点がトルクと速度の曲線の中間範囲内にあるモーターを選択することで、効率的な動作と適切な熱マージンが保証されます。

ギアボックスは、モーターの高速、低トルク出力を、アプリケーションに必要な低速、高トルク出力に変換します。ギア減速比 (N) によって乗算が決まります。出力トルクはモーター トルクに N とギアボックスの機械効率 (η) を掛けたものに等しく、出力速度はモーター速度を N で割ったものに等しくなります。したがって、効率 90% の 100:1 遊星ギアボックスを備えた DC ギア モーターは、出力シャフトでのモーター速度の 1/100 でモーター トルクの 90 倍を伝達します。この効率係数 (ギアボックスのタイプ、段数、および動作条件に応じて通常 70 ～ 95%) は、実際の出力トルクが理論上のギア比の乗算が示唆する値よりも常に若干低く、この効率損失がギアボックス内で発生する熱として現れることを意味します。

DCギアモーターに使用されるDCモーターの種類

DC ギア モーターは、いくつかの異なる DC モーター テクノロジーを中心に構築されており、それぞれに異なる性能特性、制御要件、予想耐用年数、およびコスト プロファイルがあります。ギア モーター アセンブリ内で適切なモーター タイプを選択することは、ギアボックス構成を選択することと同じくらい重要です。

ブラシ付き DC モーター

ブラシ付き DC モーターは、DC ギア モーター、特にコストが重視される中小規模の出力範囲で使用される最も一般的なモーター タイプです。これらは、機械的整流システム (回転する銅整流子リングに押し付けられるカーボン ブラシ) を使用して、ローター巻線の電流の方向を切り替え、連続回転を維持します。ブラシ付き DC ギア モーターは制御が簡単で (速度は電圧に比例し、方向は極性によって決まります)、製造コストが安く、高い始動トルクが可能です。ブラシ付きモーターの制限は、カーボン ブラシと整流子システムの摩耗です。この機械的接触により、動作条件、電流レベル、モーターの設計に応じて、通常 500 ～ 3,000 時間の範囲で規定の耐用年数が生じます。ブラシの摩耗により炭素粉塵が発生し、クリーンな環境や食品グレードの環境で問題を引き起こす可能性があり、ブラシのアーク放電により電磁干渉が発生し、敏感な電子システムでは管理する必要があります。

ブラシレス DC (BLDC) モーター

ブラシレス DC ギア モーターは、ブラシ付きモーターの機械的整流を、ホール効果センサーまたは逆起電力センシングを使用した電子的整流に置き換えてローターの位置を決定し、正しいステーター巻線に電流を切り替えます。ブラシと整流子の接触を排除することで、ブラシ付きモーターの主な摩耗メカニズムが取り除かれ、耐用年数が 10,000 ～ 30,000 時間以上に延長されます。これは、長期間の使用期間にわたって高い信頼性が必要なアプリケーションにとって、変革的な利点となります。また、BLDC ギア モーターは、同等のブラシ付きモーターよりも静かに動作し、発熱が少なく、高い効率を達成できます。トレードオフはコストと制御の複雑さです。BLDC モーターには単純な電圧印加ではなく電子モーター コントローラー (ESC または BLDC ドライバー) が必要であり、コンポーネントのコストとシステムの複雑さの両方が追加されます。長い耐用年数、高デューティサイクル動作、またはクリーン環境での動作を必要とするアプリケーションの場合、通常、BLDC ギアモータのプレミアムは十分に正当化されます。

永久磁石 DC モーター

ほとんどの中小規模 DCギアモーター 永久磁石 (PM) モーター構造を使用し、ステーター磁界は巻かれた界磁コイルではなく永久磁石によって提供されます。 PM DC モーターはコンパクトで、部分負荷でも効率的で、トルクと速度の関係が線形であるため、システムのモデリングが簡素化されます。使用される永久磁石の品質とグレードは、モーターの性能に大きく影響します。フェライト磁石は低コストですが、生成する磁束密度が低いのに対し、希土類磁石 (ネオジム鉄ボロン、または NdFeB) は、より小さな体積で大幅に高い磁束を生成するため、よりコンパクトで高出力密度のギア モーター設計が可能になります。要求の厳しいアプリケーション向けの高級 DC ギア モーターは通常 NdFeB 磁石を使用しますが、手頃な価格のギア モーターはフェライト磁石を使用します。

DC ギア モーターのギアボックスの種類: 適切な減速機構の選択

DC モーターと統合されたギアボックスは、出力トルク容量、バックラッシュ、バックドライブ抵抗、騒音レベル、効率、物理的形状因子など、ギア モーターの物理的特性の多くを決定します。さまざまなギアボックスのタイプがさまざまなアプリケーション要件に適しており、情報に基づいてギア モーターを選択するには、それらのトレードオフを理解することが不可欠です。

遊星歯車装置

遊星ギアボックスは、コンパクトなフォームファクタでの高トルク容量、低バックラッシュ、および高い機械効率を必要とする DC ギア モーターにとって最適な選択肢です。中央の太陽歯車、外輪歯車と噛み合いながら太陽歯車の周りを周回する複数の遊星歯車、出力として機能する遊星キャリアで構成される遊星配置は、複数の歯車の噛み合いに同時に負荷を分散します。この負荷分散により、遊星ギアボックスは、入力シャフトと出力シャフトの優れた同心配置を維持しながら、同等サイズの平ギアボックスよりもはるかに高いトルクを伝達することができます。遊星 DC ギア モーターは、ロボット工学、精密位置決め、自動化機器、および高トルク密度と低バックラッシュが重要な要件となるあらゆる用途で広く使用されています。マルチステージ遊星ギアボックスは、複数の遊星ステージを直列に積み重ねることにより、3:1 から 1000:1 以上の減速比を実現します。各ステージは全体の減速に寄与し、全体の効率は各ステージの個別の効率の積となります。

平歯車箱

平歯車装置は、一連の平行軸平歯車を段階的に配置して減速を実現します。これらは最もシンプルで最もコスト効率の高いギアボックス タイプであり、一貫した公差での製造が容易で、クリーンで十分に潤滑された条件下で高効率 (ステージあたり 85 ～ 95%) が可能です。平歯車 DC ギア モーターは、より高いトルク密度や遊星設計の同心軸配置が必要とされない、コスト重視のアプリケーションの標準的な選択肢です。民生品、玩具、家電、軽産業機器全般に幅広く使用されています。平歯車ボックスの制限は、(遊星設計とは異なり) 各噛み合い点で単一の歯の接触に負荷がかかるため、特定の歯車サイズに対するトルク容量が制限されることです。また、インボリュート歯の接触パターンにより、遊星設計よりも多くの騒音が発生します。

ウォームギアボックス

ウォーム ギアボックスは、ウォーム ホイール (ウォームの螺旋と噛み合うように角度を付けた歯を備えた歯車) と噛み合うウォーム (ねじに似た螺旋状のねじ山) を使用して、単一ステージで高い減速比 (通常は 1 つのメッシュで 5:1 ～ 100:1 以上) を達成します。ウォーム ギアの独特な形状により、ウォームとホイールの間に転がり接触ではなく滑り接触が発生し、平歯車や遊星設計よりも多くの熱が発生し、効率が低下します (通常、減速比とリード角に応じて 50 ～ 90%)。ただし、特徴的な逆駆動不可能な特性も生み出すため、動力を使わずに負荷保持を必要とするアプリケーションにとってウォーム DC ギア モータは非常に貴重です。バルブアクチュエータ、コンベアゲート、またはリフト機構で使用されるウォーム DC ギアモータは、通常の負荷条件下ではウォームホイールによってウォームを後方に駆動できないため、電源が遮断されてもその位置を保持します。このセルフロック特性により、多くの用途で別個のブレーキが不要になり、システム設計が簡素化され、コストが削減されます。

ヘリカルギアボックスとベベルギアボックス

はすば歯車 DC モーターは、歯面に沿って徐々に噛み合う角度の付いた歯を備えた歯車を使用しており、同じ速度と負荷での平歯車よりも滑らかで静かな動作を、適度なコスト増で実現します。ヘリカルギアボックスは、医療機器、オフィスオートメーション、家庭用電化製品など、騒音が主な懸念事項となる用途に最適です。ベベル ギアボックスは、円錐形のギアを使用して、モーター シャフトに対して出力シャフトの方向を 90 度変更します。これは、設置上の制約により出力の動作がモーター軸に対して垂直でなければならない場合に便利です。ベベルヘリカルの組み合わせは、方向変更とスムーズな動作の両方を提供し、ハイエンドの産業用 DC ギア モーター構成で一般的です。

DC ギア モーターの主な仕様: 数値の意味

DC ギア モーターのデータシートには、デバイスの性能範囲を定義する特定の技術パラメータのセットが記載されています。これらを正しく解釈することは、購入前に候補となるモーターがアプリケーションの要件を満たしていることを確認するために不可欠です。

アプリケーションに適した DC ギア モーターを選択する方法

DC ギア モーターを正しく選択するには、体系的な一連のアプリケーション要件を検討し、それらを利用可能なモーター仕様と照合する必要があります。このプロセスを急ぐこと、または物理的なサイズのみに基づいて選択することは、エンジニアリング プロジェクトにおける DC ギア モーターの故障の最も一般的な原因です。

ステップ 1 — 必要な出力トルクと速度を定義する

特定の用途に応じて、ギア モーターの出力シャフトに必要なトルクと速度を計算することから始めます。回転負荷の場合、トルクは必要な力にレバーアームの距離を乗じて計算されます (T = F × r)。吊り上げ用途の場合、トルクは負荷重量にスプールまたはドラムの半径を乗算し、さらに摩擦と加速度の寄与を加えたものと等しくなります。必要な出力トルクと速度がわかったら、利用可能な供給電圧と、対象とする出力範囲の DC ギア モーターで利用可能な一般的なモーター速度に基づいて、必要なギア減速比を計算します。起動時の慣性モーメント、摩擦変動、通常運転時の負荷変動に対して十分なマージンを確保するため、必要トルクに少なくとも1.5～2倍の安全率を加えてモータを選定してください。

ステップ 2 — 供給電圧と電力バジェットを決定する

DC ギア モーターの電圧定格は、3V (小型バッテリー駆動アプリケーション用) から 6V、12V、24V、48V、さらには大型の産業用ギア モーター用の高電圧まで多岐にわたります。システムの供給電圧によって、適切なモーター電圧範囲が決まります。バッテリ駆動システムの場合、12V バッテリと電源が広く入手可能であるため、12V DC ギア モータが最も一般的な選択肢となります。 24V DC ギア モーターは産業用およびオートメーション アプリケーションの標準であり、電圧が高いと同等の電力に対して電流が減少するため、ワイヤ ゲージが小さくなり、長いケーブル配線でも I²R 損失が低くなります。電力要件 (P = T × ω、ω は rad/s 単位の角速度) を計算し、電源が十分なヘッドルームを備えた動作電圧で必要な電流を供給できることを確認します。

ステップ 3 — アプリケーション要件に基づいてギアボックスのタイプを選択する

デフォルトで最も安価なものを選択するのではなく、ギアボックスのタイプをアプリケーションの特定の要求に合わせてください。ロボット工学および精密位置決め用: バックラッシュの少ない遊星ギアボックス。費用対効果の高い一般的な動作の場合: 平歯車ボックス。継続的な動力を必要としない荷重保持用: ウォームギアボックス。敏感な環境で静かに動作するには: ヘリカルギアボックス。出力軸が垂直の場合: ベベルギアボックス。アプリケーションのデューティ サイクルを考慮してください。連続稼働コンベアを駆動するギア モーターには持続動作のための熱定格が必要ですが、断続作動に使用されるギア モーターは動作間の冷却時間のため、より高いピーク負荷でも安全に動作する可能性があります。

ステップ 4 — 環境要件と物理要件を確認する

DC ギア モーターの選択を最終的に行う前に、物理的な設置上の制約、環境条件、インターフェイス要件をすべて確認する必要があります。出力軸径、長さ、キー溝寸法が被駆動部と適合していることを確認してください。モーターの取り付け面の寸法とボルトパターンを機械設計と照らし合わせて確認してください。ギア モーターが湿った、埃っぽい、または化学的に攻撃的な環境で動作する場合は、モーターとギアボックスの IP 保護等級が適切であることを確認してください。IP54 は防沫屋内産業用途には十分ですが、屋外または洗浄用途には IP65 または IP67 が必要です。食品加工または製薬用途の場合、ステンレス鋼のハウジングと食品グレードの潤滑剤が充填されたギアボックスが必要なコンプライアンス要件です。

業界を超えた DC ギアモーターの一般的な用途

DC ギア モーターは、小型民生機器から重工業オートメーション機器に至るまで、非常に幅広い製品やシステムに使用されています。それらがどこでどのように使用されているかを理解すると、新しいアプリケーションに最適な製品タイプと仕様を特定するための有用なコンテキストが得られます。

• ロボティクスとオートメーション: DCギアモーター — particularly planetary gearbox variants — are the primary actuator for robot joints, linear actuators, gripper mechanisms, and mobile robot drivetrains. The combination of compact size, high torque density, precise speed controllability, and low backlash makes planetary DC gear motors the standard choice for articulated robot arms, delta robots, AGV drive wheels, and collaborative robot joints.
• 自動車システム: 最新の車両には、シート調整機構、ウィンドウ レギュレーター、ミラー調整、サンルーフ ドライブ、HVAC ブレンド ドア アクチュエーター、スロットル ボディ、電動パーキング ブレーキ アクチュエーターを制御する多数の DC ギア モーターが搭載されています。これらは通常、小型の 12V ブラシ付きまたはブラシレス DC ギア モーターで、コンパクトな設置と車両のサービス期間内での高いサイクル寿命を実現するように設計されています。
• 医療および実験装置: IV 注入ポンプ、シリンジ ドライバー、診断機器のターンテーブル、研究室用スターラー、手術器具の駆動装置は、バックラッシュの少ない遊星ギアボックスを備えた高精度のブラシレス DC ギア モーターを使用して、医療用途で必要とされる長寿命を備えた正確で再現性のある動作制御を実現します。この分野では、クリーンルームへの適合性と生体適合性材料が追加の要件となることがよくあります。
• 産業オートメーション: コンベア ドライブ、バルブ アクチュエータ、マテリアル ハンドリング システム、包装機械、および組立装置では、精密な送り機構用の小型 24 V ユニットから重量物輸送用の大型の高トルク モーターに至るまで、DC ギア モーターが使用されています。ウォーム DC ギア モーターは、電力を使わずに負荷を保持する必要があるバルブおよびゲート アクチュエータの用途で特に普及しています。
• 家庭用電化製品および電化製品: 電動歯ブラシ、ハンドミキサー、電動工具、自動カーテンレール、スマートホームアクチュエーター、およびパーソナルケア機器にはすべて、小型 DC ギア モーター (通常は 3V ～ 12V 範囲のブラシ付き平歯車モーター) が組み込まれており、低コスト、コンパクトなサイズ、および製品の意図された寿命に十分な耐用年数が主な選択基準となります。
• 太陽追尾と再生可能エネルギー: 単軸および二軸ソーラーパネル追跡システムは、ウォームまたは遊星 DC ギアモーターを使用して、パネルを 1 日を通して太陽の方向に向け、エネルギー捕捉を最大化します。ここでは、ウォーム DC ギア モーターの負荷保持能力が特に価値があり、トラッキング ドライブ システムから継続的に電力を引き出すことなく、風荷重を受けてもパネルの位置を維持できます。

DC ギアモーターの速度と方向の制御

AC モーター システムに対する DC ギアモーターの最も重要な実用上の利点の 1 つは、速度と方向の制御が簡単で柔軟性があることです。制御アプローチはブラシ付き DC ギア モーターとブラシレス DC ギア モーターで異なり、アプリケーションに適切な制御方法を選択することはシステム全体の設計の重要な部分です。

ブラシ付き DC ギアモーターの PWM 速度制御

パルス幅変調 (PWM) は、ブラシ付き DC ギア モーターの速度を制御するための標準的かつ最も効率的な方法です。モーター電圧を直接下げるのではなく（直列抵抗の熱としてエネルギーを無駄にします）、PWM はモーターに全電源電圧を速いパルスで印加し、デューティ サイクル（電圧が印加される時間の割合）を変化させて平均電力供給を制御します。 50% のデューティ サイクルでは、モーターは平均電圧の半分を受け取り、約半分の速度で動作します。 100% のデューティ サイクルではフルスピードで動作します。最新のモーター ドライバー IC (L298N、DRV8833、TB6612FNG など) は、マイクロコントローラーからの単純なロジック信号を通じて PWM 速度制御と方向制御 (順方向/逆方向) の両方を提供する H ブリッジ回路を実装しており、最小限の外部ハードウェアで閉ループ DC ギア モーターの速度制御を実現できます。

ブラシレス DC ギア モーター用 BLDC モーター コントローラー

ブラシレス DC ギア モーターには、ホール効果センサーまたは逆起電力検出からのローター位置フィードバックに基づいて整流シーケンスを管理する専用の電子速度コントローラー (ESC) または BLDC モーター ドライバーが必要です。これらのコントローラーは、ブラシレス モーターの連続回転を維持するために必要な複雑な 3 相スイッチングを処理し、基礎となる整流を内部で管理しながら、シンプルな速度基準入力 (アナログ電圧、PWM 信号、またはデジタル通信) をユーザーに提供します。最新の BLDC モーター コントローラーの多くには、モーター効率、トルク応答、低速性能を最適化するフィールド指向制御 (FOC) アルゴリズムも組み込まれています。これは、スムーズで高帯域幅のトルク制御が必要なロボット工学および精密サーボ アプリケーションにとって特に価値があります。

DC ギアモーターのメンテナンスとトラブルシューティング

DC ギア モーターは比較的メンテナンスの手間がかからないデバイスですが、適切なケアと体系的なトラブルシューティングにより耐用年数が大幅に延長され、重要な用途で避けられる故障が防止されます。

• ブラシと整流子の検査 (ブラシ付きモーター): 高デューティサイクル用途で使用されるブラシ付き DC ギアモーターでは、カーボンブラシの長さと整流子の表面状態を定期的に検査してください。元の長さの 3 分の 1 未満に磨耗したブラシは、保持金具が磨耗する前に交換する必要があります。磨耗すると整流子の表面に傷がつき、より高価な整流子の表面仕上げや交換が必要になります。健全な整流子は滑らかで均一に暗く見えるはずです。溝、穴、または明るい点のある整流子は、注意が必要な異常な摩耗を示しています。
• ギアボックスの潤滑: ほとんどの DC ギア モーターには、通常の動作条件でのユニットの耐用年数を考慮した、工場で充填されたギアボックス グリースが同梱されています。高温環境、高デューティ サイクルの用途、または指定されたサービス間隔を超えて使用されるギア モーターの場合、適切なギア グリース (リチウム複合または合成ギア潤滑剤) を使用してギアボックスを再潤滑すると、ギアとベアリングの寿命が維持されます。過剰な潤滑剤は撹拌損失や動作温度の上昇を引き起こすため、グリースを過剰に塗布しないでください。
• 異音診断： DC ギア モーターが動作中に擦れる音、クリック音、または不規則なノイズを発生し始めた場合は、通常、ギア歯の損傷 (出力シャフトの回転に同期した研磨音または不規則なクリック音)、ベアリングの劣化 (高周波の鳴き声またはランブル)、または内部コンポーネントの緩みのいずれかを示します。ノイズの発生源 (モーターまたはギアボックス) を一時的に切り離すことで特定し、ユニット全体を交換するのではなく、対象を絞った修理を行うことができます。
• 熱管理: DCギアモーター running hot to the touch (above 60–70°C case temperature for most standard units) are operating beyond their thermal design point — either due to excessive load, insufficient duty cycle cooling time, high ambient temperature, or blocked ventilation. Consistently elevated operating temperature is the leading cause of insulation degradation in motor windings and accelerated lubricant breakdown in gearboxes. Address thermal issues by reducing load, improving ventilation, adding a heat sink to the motor housing, or selecting a higher-rated motor for the application.
• 速度とトルクの性能検証: DC ギア モーターが予想よりも低い速度またはトルクを生成する場合は、負荷がかかった状態で供給電圧を確認し (過小な電源による電圧降下は、モーターの明らかな性能低下の一般的な原因です)、被駆動機構の機械的結合を確認し、モーターの消費電流を測定して定格値と比較し、ギアボックスの出力シャフトに摩擦を増大させて実効出力トルクを低下させるミスアライメントや過剰な側面負荷がないか検査します。
